Модули аналогового вывода WAD-AO2-MAXPro
Модули аналогового вывода WAD-AO2-MAXPro предназначен для формирования аналогового сигнала напряжения по двум поканально гальванически изолированным каналам, управляясь по линиям интерфейса RS-485.
Условия эксплуатации
- Рабочая температура окружающего воздуха для модуля от -20 до+ 70 °С.
- Относительная влажность 98% (при +35 °С, без выпадения конденсата).
- Температура хранения от -25 до +90 °С.
| Количество каналов | 2 |
| Гальваноразвязка | Групповая 1,5кВ (2,5кВ) |
| Разрядность АЦП | 16 |
| Относительная погрешность по напряжению | 0,05% |
| Относительная погрешность по току | 0,07% |
| Формирование постоянного напряжения | 0-1В, 0-2В, 0-5В, 0-10В |
| Формирование постоянного тока | 0-5мА, 1-5мА, 0-10мА, 0-20мА, 4-20мА |
| Выходное сопротивление | 0,15Ом выход по напряжению, 10МОм выход тока |
| Источник для запитки внешних датчиков | напряжение +5В, +8.2В, +10В, +12В или другое |
| Габариты | 125,5х93,1х7,2 мм |
| Масса | 65 г |
| Корпус и клеммы | Phoenix Contact, клеммы винтовые, зажимные под сечение провода 0,2 ... 2,5 мм |
| Связь | RS485, протокол Modnus RTU |
| Потребляемая мощность | 3 Вт |
| Питание | постоянное напряжение от 10 до 30 В |
Комплект поставки
- Модуль WAD-A02-MAXPro-369 - 1 шт
- Комплект разъемов:
- МЕ 6.2 TBUS-2 - 1 шт.
- МС 1.5/5 - 1 шт
- Паспорт (допускается 1 экз. на каждые 10 модулей)
Гарантии
Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления.

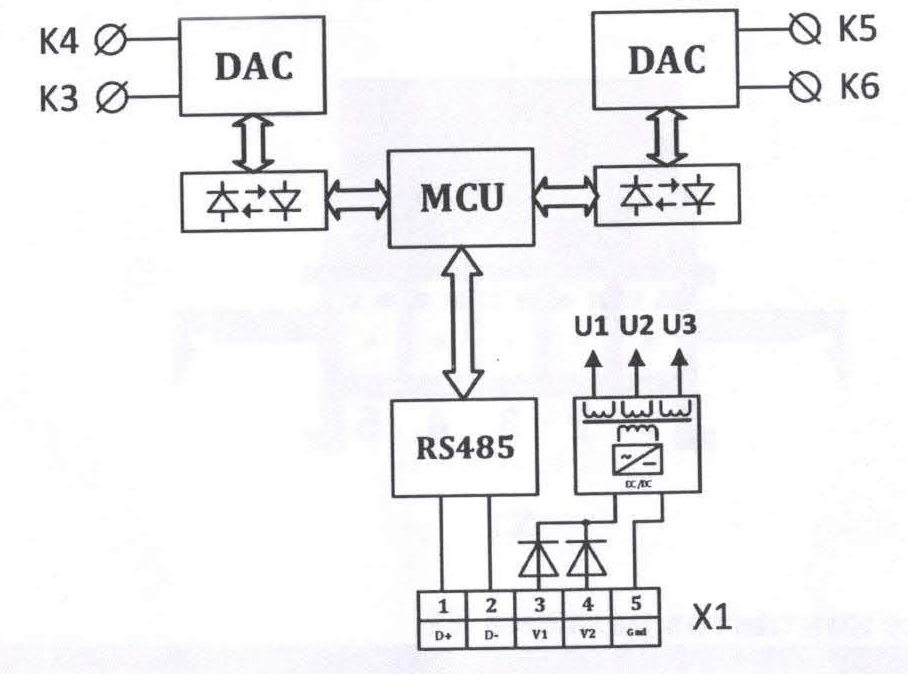

Рис.1 Функциональная схема модуля
