Гидрозамки модульного монтажа ГЗ 10.3М

Гидрозамки модульного монтажа ГЗ 10.3М используются для пропускания потока рабочей жидкости при отсутствии управляющего воздействия – в одном направлении, а при наличии управляющего воздействия – в обоих направлениях.

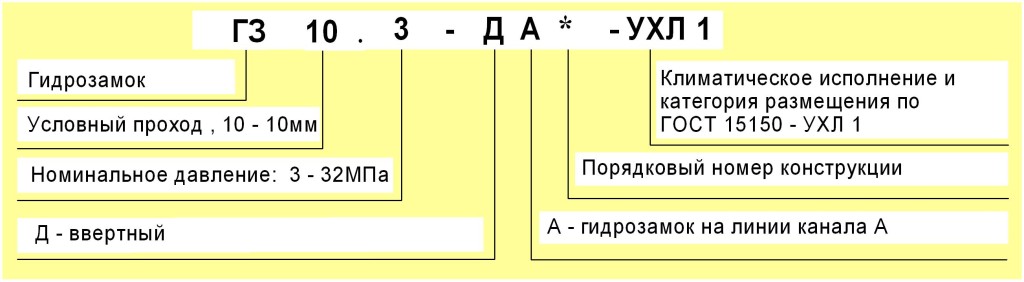

Схема обозначения при заказе

Принцип работы

При перемещении золотника гидрораспределителя в позицию «опускание», создается давление, достаточное для открытия гидрозамка. После открытия гидрозамка, рабочая жидкость из штоковой полости гидроцилиндра поступает на слив, и рабочий орган опускается под действием внешней нагрузки.

Габаритные размеры, где:
а) ГЗ 10.3-ДА01; б) ГЗ10.3-ДА02; в) ГЗ 10.3-ДА03
